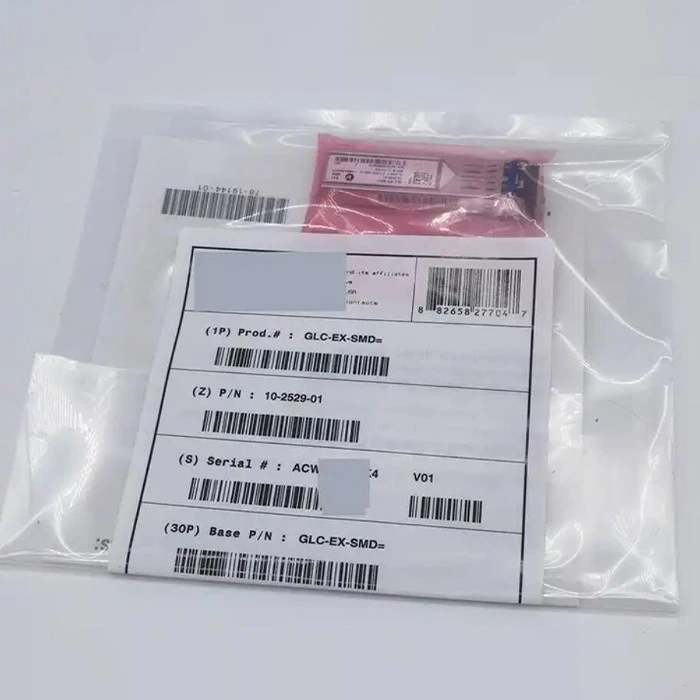

سنگل موڈ فائبر ایس ایف پی

SFP آپٹیکل ماڈیول SFP پیکیج میں ایک گرم - تبدیل چھوٹے پیکیج ماڈیول ہے۔ موجودہ تیز رفتار 10.3g تک پہنچ سکتی ہے اور انٹرفیس LC ہے۔ ایس ایف پی آپٹیکل ماڈیول بنیادی طور پر لیزرز پر مشتمل ہوتے ہیں۔ اس کے علاوہ ، ایس ایف پی آپٹیکل ماڈیول پر مشتمل ہے: لیزر: بشمول ایمیٹر ٹوسا اور وصول کنندہ روزا۔ سرکٹ بورڈ آئی سی ؛ بیرونی لوازمات میں شامل ہیں: شیل ، بیس ، پی سی بی اے ، پل رنگ ، بکسوا ، غیر مقفل ٹکڑا ، اور ربڑ پلگ۔ مزید برآں ، ایس ایف پی آپٹیکل ماڈیولز کو رفتار ، طول موج اور موڈ کے مطابق درجہ بندی کیا جاسکتا ہے۔

شرح کی درجہ بندی

رفتار کے مطابق ، 155m/622m/1.25g/2.125g/4.25g/8g/10g. 155 m اور 1.25g زیادہ تر مارکیٹ میں استعمال ہوتے ہیں۔ 10 گرام کی ٹکنالوجی آہستہ آہستہ پختہ ہورہی ہے ، اور مطالبہ ایک اوپر کے رجحان میں تیار ہورہا ہے۔

طول موج کی درجہ بندی

طول موج کے مطابق ، 850nm/1310nm/1550nm/1490nm/1530nm/1610nm ہیں۔ 850nm کی طول موج SFP ملٹی - وضع ہے ، اور ٹرانسمیشن کا فاصلہ 2 کلومیٹر سے کم ہے۔ 1310/1550nm کی طول موج سنگل - وضع ہے ، اور ٹرانسمیشن کا فاصلہ 2 کلومیٹر سے زیادہ ہے۔ نسبتا speaking بولیں تو ، یہ تینوں طول موج کی قیمتیں دیگر تینوں کے مقابلے میں سستی ہیں۔

اگر ان کو نشان زد نہیں کیا گیا تو ننگے ماڈیولز کو الجھانا آسان ہے۔ عام طور پر ، مینوفیکچر ان کو پل ٹیبز کے رنگ سے ممتاز کریں گے۔ مثال کے طور پر ، بلیک پل ٹیب ملٹی - وضع ہیں اور طول موج 850nm ہے۔ بلیو ایک ماڈیول ہے جس کی طول موج 1310nm ہے۔ ارغوانی ایک ماڈیول ہے جس کی طول موج 1490nm ، وغیرہ . . ہے

کے درمیان موازنہسنگل موڈ فائبر ایس ایف پی اور ملٹی موڈ فائبر ایس ایف پی

آپٹیکل ریشوں میں ملٹی موڈ اور سنگل موڈ کی درجہ بندی ، نیز ایس ایف پی آپٹیکل ماڈیول میں بھی ہیں۔ اس مضمون میں استعمال سے پہلے آسان انتخاب کے لئے ان دو اقسام کے SFP آپٹیکل ماڈیول کے ارد گرد مختلف پیرامیٹرز کا موازنہ کیا جائے گا۔

جدول سے ، ہم دیکھ سکتے ہیں کہ ملٹی موڈ ایس ایف پی مختصر فاصلوں کے لئے ایک زیادہ سے زیادہ اور سستا حل فراہم کرتا ہے۔ سب سے عام ملٹی موڈ ایس ایف پی 850nm کی طول موج پر ہے ، جس کی زیادہ سے زیادہ لمبائی 550 میٹر ہے۔ اگر آپ کو ملٹی موڈ ٹرانسمیشن فاصلے کو بڑھانے کی ضرورت ہے تو ، آپ زیادہ سے زیادہ 2 کلومیٹر کے فاصلے کے ساتھ ، 1310nm کی طول موج کا انتخاب بھی کرسکتے ہیں۔

سنگل موڈ فائبر ایس ایف پی اور ملٹی موڈ فائبر ایس ایف پی کے مابین اختلافات کے علاوہ ، روایتی سنگل موڈ آپٹیکل ماڈیولز اور ملٹی موڈ سنگل ماڈیول کے مابین بھی اہم اختلافات موجود ہیں۔ مثال کے طور پر ، مذکورہ طول موج کی درخواست کی مختلف حدود ہوتی ہیں ، اور سنگل موڈ لائٹ ماڈیول کی قیمت ملٹی موڈ لائٹ ماڈیول سے زیادہ ہے۔ ملٹی موڈ لائٹ ماڈیول کا لائٹ ماخذ ایک روشنی - خارج ہونے والے ڈایڈڈ یا لیزر ہے ، جبکہ ایک ہی موڈ لائٹ ماڈیول کا روشنی کا ماخذ LD یا تنگ ورنکرم لائنوں کے ساتھ ایل ای ڈی ہے۔ آپٹیکل ماڈیولز کے استعمال کا تعین کرنے سے پہلے ، ان موازنہ کو پہلے سے سمجھنے کی ضرورت ہے۔

س: SFP اور SFP+ آپٹیکل ماڈیولز میں کیا فرق ہے؟

1. مختلف پیرامیٹرز

1) آپٹیکل ماڈیول SFP: یہ SFP پیکیج میں گرم - تبدیل چھوٹے پیکیج ماڈیول ہے۔ موجودہ زیادہ سے زیادہ رفتار 10.3g تک پہنچ سکتی ہے اور انٹرفیس LC ہے۔

2) آپٹیکل ماڈیول SFP+: یہ ایک گرم - تبدیل آپٹیکل ٹرانسیور ہے جو مواصلات کے پروٹوکول سے آزاد ہے۔ منتقل شدہ روشنی کی طول موج عام طور پر 850nm ، 1310nm یا 1550nm ہوتی ہے۔ یہ 10 جی بی پی ایس سونیٹ/ایس ڈی ایچ ، فائبر چینل ، گیگا بائٹ ایتھرنیٹ ، اور 10 گیگابٹ ایتھرنیٹ کے لئے استعمال ہوتا ہے۔ اور دیگر ایپلی کیشنز ، بشمول DWDM لنکس۔

2. مواصلات کے مختلف معیارات

1) آپٹیکل ماڈیول SFP: IEEE802.3 ، SFF-8472 ؛

2) آپٹیکل ماڈیول SFP+: سونیٹ ، گیگا بائٹیترنیٹ ، فائبر چینل (فائبر چینل) اور کچھ دوسرے مواصلات کے معیارات کی حمایت کرتا ہے۔

3. مختلف طول موج

1) آپٹیکل ماڈیول ایس ایف پی: طول موج کے مطابق ، اسے 850nm/ 1310nm/ 1550nm/ 1490nm/ 1530nm/ 1610nm میں تقسیم کیا گیا ہے۔ 850nm کی طول موج SFP ملٹی - وضع ہے۔

2) آپٹیکل ماڈیول ایس ایف پی+: 850 این ایم طول موج/550 میٹر فاصلہ ایم ایم ایف (ایس ایکس) ، 1310 این ایم طول موج/10 کلومیٹر فاصلہ ایس ایم ایف (ایل ایکس) ، 1550 این ایم طول موج/40 کلومیٹر فاصلہ ایکس ڈی ، 80 کلومیٹر فاصلہ زیڈ ایکس ، 120 کلومیٹر سابقہ ​​یا ای زیڈ ایکس ، اور ڈی ڈبلیو ڈی ایم۔

س: SFP آپٹیکل ماڈیولز کے افعال کیا ہیں؟

ایس ایف پی آپٹیکل ماڈیول کے مخصوص افعال میں شامل ہیں:

آپٹیکل سگنل وصول کرنے اور وصول کرنے کے لئے آپٹیکل انٹرفیس کے طور پر استعمال کیا جاتا ہے ، اور آپٹیکل ریشوں اور پگٹیلوں سے مربوط ہوتا ہے۔

2. آپٹیکل سگنل کو لائٹ پلیٹ میں متعارف کروائیں اور لائٹ پلیٹ میں اس پر کارروائی کریں۔

3. آپٹیکل بورڈ پر آپٹیکل انٹرفیس کو براہ راست ٹھیک کرنے کے بجائے آپٹیکل بورڈ پر آپٹیکل ماڈیول استعمال کیے جانے کی وجہ یہ ہے کہ آپٹیکل ماڈیولز کا استعمال اس بات کو یقینی بنا سکتا ہے کہ آپٹیکل بورڈ ایس سی ، ایف سی ایل سی پگٹیل رابطوں کا استعمال کرتے وقت مختلف آپٹیکل انٹرفیس کو اپنا سکتا ہے ، اسی طرح کے آپٹیکل ماڈیول کو تبدیل کرکے حل کیا جاسکتا ہے۔

4. آپٹیکل ماڈیول کے ٹوٹنے پر تبدیل کرنا آسان ہے۔
